Тарельчатый дюбель Стена 1MS
Тарельчатый дюбель Стена 1MS

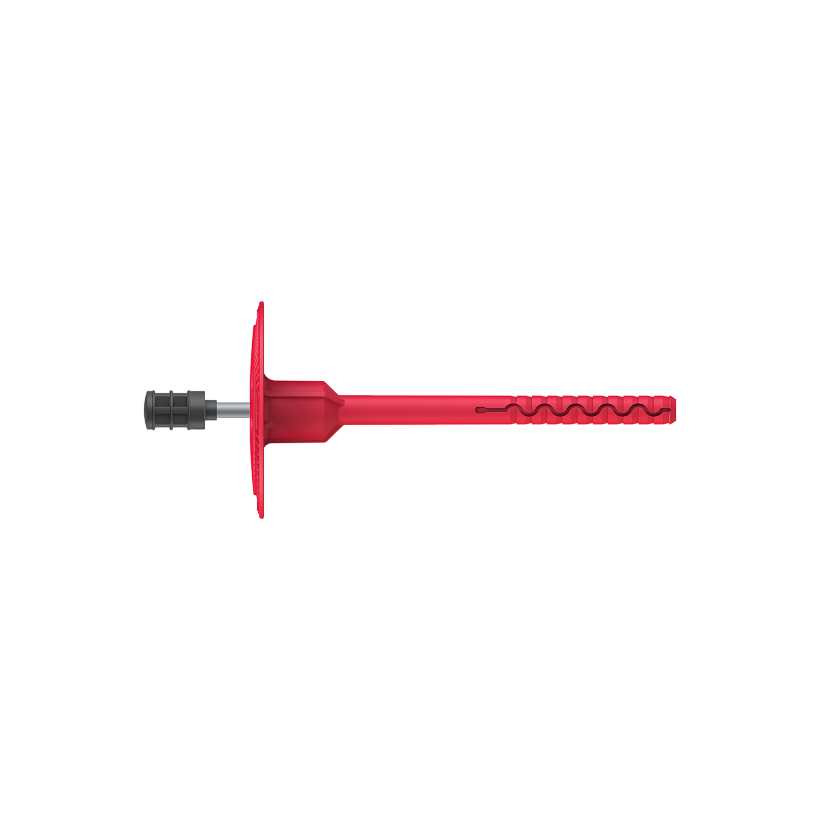

Полимерный тарельчатый дюбель с вкручиваемым распорным элементом и термоизоляционной головкой.
Применение
Тарельчатый дюбель Стена 1MS выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент 1MS выполнен из углеродистой стали со стойким антикоррозионным покрытием. Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с тонким штукатурным слоем.
| Артикул | Длина анкера, мм | Диаметр отверстия, мм | Минимальная глубина анкеровки, мм* | Максимальная толщина теплоизоляции, мм** | Диаметр тарельчатого элемента, мм |
|---|---|---|---|---|---|
| 234418 | 140 | 8 | 30-55 | 105-90 | 60 |
| 234410 | 100 | 8 | 30-55 | 65-50 | 60 |
| 207915 | 180 | 8 | 30-55 | 145-130 | 60 |
| 233578 | 220 | 8 | 30-55 | 185-170 | 60 |
| 234422 | 260 | 8 | 30-55 | 225-210 | 60 |
| 234427 | 300 | 8 | 30-55 | 265-250 | 60 |
* Зона анкеровки для плотных материалов − 30 мм, для пенобетона — 50 мм.
** При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (мин. 10 мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда следует учитывать степень разрушения и толщину старого штукатурного слоя.
